Récepteur/Scanner NFM large bande basé sur un Tuner TV

Introduction

Initié il y a 4 ans (rapide, l’OM ;o), ce projet avait initialement pour objectif la réalisation d’un récepteur 137 MHz pour les satellites météorologiques. Il y un an, j’ai trouvé par hasard cette page sur Internet : http://hem.passagen.se/communication/supertuner.html. J’ai alors décidé de changer de type de récepteur et aujourd’hui, deux options sont possibles : un récepteur/scanner VHF (140 à 150 MHz) synthétisé avec affichage LCD et mémoires ou un récepteur large bande (45 MHz à 825 MHz) synthétisé, également avec affichage LCD et mémoires. C’est la deuxième option qui a eu ma préférence, les possibilités étant plus nombreuses en termes d’évolution, et surtout, le projet n’étant pas très avancé, l’adaptation était uniquement logicielle (µC) ou presque.

État actuel du projet

Pour commencer, l’ensemble des documents de la première phase du projet ont été perdus : dessin du circuit imprimé, etc. Seul la première version du programme du micro-contrôleur (PIC16F84A) a été retrouvée. Elle a été adaptée au PIC16F648A, en fonction de la nouvelle orientation du projet.
La saisie d’un nouveau schéma est en cours, en y ajoutant le Tuner TV et les dernières fonctionnalités nécessaires. La partie alimentation devra délivrer 3 tensions différentes : + 5 volts, + 12 volts et + 33 volts.
Le premier prototype réalisé comporte les éléments et fonctionnalités suivantes :

Circuits principaux :

– Récepteur intégré NFM mc3362p
– Synthétiseur mc145170
– µC PIC16F648A

Fonctionnalités existantes :

– VFO de 140 à 150 MHz (l’oscillateur interne du mc3362p est utilisé) ;
– Synthèse de fréquence assurée par un mc145170 ;
– Programmation du mc145170 assurée par µC ;
– Gestion de l’affichage par µC ;
– Gestion des boutons (3) et du vernier d’accord par µC ;
– Pas d’accord de 5, 8.33, 10, 12.5 kHz (25, 50 et 100 kHz par multiples) ;
– Mode « Mémoires » ou « VFO » ;
– Scan en mode VFO (partie balayage uniquement) ;
– Définition des limites hautes et basses des limites de SCAN.

Fonctionnalités à développer :

– Interfaçage du tuner TV (modèle à déterminer, plusieurs choix possibles : Philips UV916, Philips UV1316, par ex.). Bus I2C pour le pilotage ;
– Nouveau calcul du filtre de boucle de la PLL pour la fréquence de sortie FI du Tuner TV +ou- 50 kHz (F0=38,9 MHz) ;
– Choix d’un filtre à ondes de surface (SAW) pour l’interfaçage du Tuner TV à l’entrée HF du mc3362 ;
– Alimentation du tuner TV (il faut entre autres une tension de 33 volts) ;
– Partie HF du récepteur côté mc3362 (filtrages FI et démodulation) ;
– Détection de porteuse en mode SCAN ;
– Mode SCAN des mémoires ;
– Commutation de la démodulation (AM ou NFM), avec commutation par bus I2C.

Le prototype

Le programme du PIC (en assembleur Microchip) est disponible sur simple demande à admin@multimode.fr

Photos de l’engin moult fois modifié, soudé et dessoudé (!) :

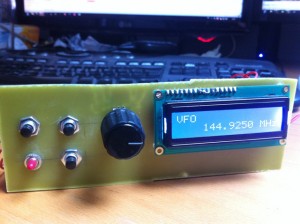

Vue de face
On y distingue l’afficheur LCD de 2×16 lignes, le vernier d’accord, l’interrupteur principal et les 3 boutons : configuration, sélection, et mode.

Vue de dessus
Ici, rien n’a été optimisé, il y a énormément de place entre les composants, et le câblage a été fait à la volée.
Circuit de gauche : le mc3362, dont seule la partie VFO est pour le moment utilisée.
Circuit central : le mc145170, avec, légèrement au-dessus, la diode témoin (verte) de verrouillage de la boucle de phase. En dessous du mc145170, le quartz de référence et les capacités de réglage fin de cette fréquence de référence.
Circuit de droite : le PIC16F648, avec son quartz de référence.
La diode orange est une diode témoin de mise sous tension.
